Les semi-conducteurs sont des matériaux fascinants qui jouent un rôle essentiel dans notre quotidien. À mi-chemin entre les conducteurs et les isolants, ils possèdent une conductivité électrique variable. Cette caractéristique unique les rend indispensables dans de nombreuses technologies modernes.
Ces matériaux cristallins, comme le silicium, ont une structure atomique particulière. Leurs électrons partagés permettent de contrôler leur comportement électrique. Par exemple, dans les panneaux solaires, ils transforment la lumière en énergie utilisable.
Les semi-conducteurs sont également au cœur de l’électronique. Leur capacité à moduler le courant électrique a révolutionné les appareils que nous utilisons tous les jours. Leur importance ne cesse de croître avec l’évolution des technologies.
Points clés à retenir
- Les semi-conducteurs ont une conductivité intermédiaire entre les métaux et les isolants.
- Leur structure cristalline et leurs électrons partagés sont essentiels à leur fonctionnement.
- Ils sont largement utilisés dans l’électronique et les énergies renouvelables.
- Le silicium est l’exemple le plus courant de semi-conducteur.
- Leur comportement électrique dépend de leur structure atomique.
Qu’est-ce qu’un semi-conducteur ?
Les propriétés uniques des semi-conducteurs en font des éléments clés de l’innovation. Ces matériaux se situent entre les métaux, excellents conducteurs, et les isolants, qui bloquent le courant électrique. Leur conductivité peut être modulée, ce qui les rend indispensables dans de nombreux dispositifs électroniques.
Définition simple
Un semi-conducteur est un matériau dont la conductivité électrique est intermédiaire. Contrairement aux métaux, où les électrons circulent librement, ou aux isolants, où ils sont bloqués, les semi-conducteurs permettent un contrôle précis du courant. Cela est dû à leur structure atomique et à la présence de bandes d’énergie spécifiques.
Conductivité électrique : entre conducteurs et isolants
La conductivité des semi-conducteurs varie en fonction de plusieurs facteurs. Par exemple, le silicium, un matériau courant, a un gap énergétique d’environ 1eV. Cela signifie qu’un apport d’énergie, comme la lumière ou la chaleur, peut libérer des électrons et permettre la conduction.
Voici quelques éléments influençant la conductivité :
- La température : une augmentation peut libérer plus d’électrons.
- La lumière : elle fournit l’énergie nécessaire pour activer la conduction.
- Le dopage : l’ajout d’impuretés modifie les propriétés électriques.
Ces caractéristiques rendent les semi-conducteurs polyvalents et essentiels dans des applications comme les transistors et les panneaux solaires.
Fonctionnement des semi-conducteurs
Pour comprendre les semi-conducteurs, il faut explorer leur structure atomique unique. Ces matériaux se caractérisent par une organisation en réseau cristallin, qui leur confère des propriétés électriques spécifiques. Le silicium, par exemple, possède une structure cubique diamant, où chaque atome est lié à quatre autres.
Structure cristalline et liaisons covalentes
La base des semi-conducteurs réside dans leurs liaisons covalentes. Dans le silicium, chaque atome partage ses électrons avec ses voisins, créant un réseau solide et stable. Cette structure permet de contrôler le courant électrique en modifiant les conditions externes, comme la température ou la lumière.
La mobilité des électrons dans le silicium pur est d’environ 1500 cm²/(V·s). Cette propriété est cruciale pour la fabrication de dispositifs électroniques performants. Les défauts cristallins, bien que minimisés, peuvent influencer cette mobilité.
Le rôle des électrons et des trous
Lorsqu’un semi-conducteur est excité, par exemple par la lumière, des paires électron-trou sont générées. Les électrons se déplacent vers la bande de conduction, tandis que les trous restent dans la bande de valence. Ce mécanisme est essentiel pour la conduction électrique.
La durée de vie des porteurs, comme les électrons et les trous, est de l’ordre de quelques microsecondes. Cette caractéristique influence directement la performance des dispositifs, notamment dans les cellules photovoltaïques.
| Propriété | Valeur |
|---|---|
| Structure cristalline | Cubique diamant |
| Mobilité électronique | 1500 cm²/(V·s) |
| Durée de vie des porteurs | Microsecondes |
Le dopage des semi-conducteurs
Le dopage des matériaux cristallins est une technique essentielle pour modifier leurs propriétés électriques. En ajoutant des impuretés contrôlées, on peut ajuster la conductivité et optimiser les performances des composants électroniques. Ce processus, appelé dopage, est utilisé pour créer des dispositifs plus efficaces et adaptés à des applications spécifiques.
Dopage de type N
Le dopage de type N consiste à introduire des atomes comme le phosphore ou l’arsenic dans le matériau. Ces atomes ont cinq électrons de valence, ce qui libère un électron supplémentaire. Cet électron libre augmente la conductivité, rendant le matériau plus adapté aux applications nécessitant un courant élevé.
La concentration typique de ces impuretés varie entre 10^15 et 10^18 atomes/cm³. Ce traitement permet de créer des zones conductrices dans les dispositifs électroniques, comme les transistors.
Dopage de type P
Le dopage de type P utilise des atomes comme le bore, qui n’ont que trois électrons de valence. Cela crée des « trous » dans la structure cristalline, favorisant la conduction par déplacement de ces trous. Ce type de dopage est essentiel pour les applications où le contrôle précis du courant est nécessaire.
Le bore est souvent utilisé dans la fabrication des diodes et des cellules photovoltaïques. Son introduction modifie le diagramme des bandes d’énergie, permettant une meilleure gestion de l’électricité.
| Type de dopage | Dopant utilisé | Concentration typique |
|---|---|---|
| Type N | Phosphore/Arsenic | 10^15 à 10^18 atomes/cm³ |
| Type P | Bore | 10^15 à 10^18 atomes/cm³ |
Le choix du type de dopage dépend des propriétés souhaitées pour le matériau. Les techniques modernes, comme l’implantation ionique, permettent un contrôle précis de la concentration des impuretés. Ces avancées ouvrent la voie à des applications toujours plus innovantes.
Les matériaux semi-conducteurs
L’industrie technologique repose sur des matériaux aux propriétés uniques. Ces matériaux semi-conducteurs sont essentiels pour la fabrication des composants électroniques modernes. Leur capacité à moduler le courant électrique les rend indispensables dans de nombreux domaines.
Le silicium : le semi-conducteur le plus utilisé
Le silicium domine le marché avec une part de 95%. Ce matériau est privilégié pour sa stabilité et sa disponibilité. Le processus de purification du silicium, appelé grade électronique, garantit une qualité optimale pour les applications industrielles.
Comparé au germanium, le silicium offre une meilleure résistance thermique. Cela le rend idéal pour les dispositifs fonctionnant à haute température. Son coût de production relativement bas en fait un choix économique pour l’industrie.
Autres matériaux semi-conducteurs : germanium, arséniure de gallium, nitrure de gallium
Le germanium, bien que moins utilisé, présente des avantages spécifiques. Sa mobilité électronique est supérieure à celle du silicium, ce qui le rend adapté pour certaines applications spécialisées.
L’arséniure de gallium (GaAs) est prisé pour ses performances dans les applications militaires et les radiofréquences. Son rendement dans les cellules photovoltaïques atteint 22,6%, ce qui en fait un matériau de choix pour l’énergie solaire.
Le nitrure de gallium (GaN) est un nouveau matériau prometteur. Bien que son coût de production soit 30% plus élevé que celui du silicium, il est idéal pour les dispositifs à haute fréquence. Sa croissance annuelle sur le marché est estimée à 7%.
| Matériau | Part de marché | Applications principales |
|---|---|---|
| Silicium (Si) | 95% | Électronique générale, panneaux solaires |
| Arséniure de gallium (GaAs) | 4% | Radiofréquences, applications militaires |
| Nitrure de gallium (GaN) | 1% | Dispositifs à haute fréquence |
Les défis environnementaux liés à l’extraction de ces matériaux sont importants. Le recyclage des matériaux critiques devient une priorité pour l’industrie. Les innovations, comme les pérovskites, ouvrent de nouvelles perspectives pour une fabrication plus durable.
Applications des semi-conducteurs dans l’électronique
L’électronique moderne doit son efficacité aux avancées technologiques des composants clés. Ces éléments, comme les transistors et les circuits intégrés, sont essentiels pour le fonctionnement des appareils que nous utilisons quotidiennement. Leur capacité à gérer et à amplifier les signaux électriques a révolutionné l’industrie.
Transistors et circuits intégrés
Les transistors sont des composants fondamentaux dans l’électronique. Ils agissent comme des commutateurs ou des amplificateurs, permettant de contrôler le courant électrique avec précision. Avec une densité de 100 millions par mm² en 2023, leur miniaturisation a permis des avancées majeures.
Les circuits intégrés, quant à eux, regroupent des milliers de transistors sur une seule puce. Ils sont au cœur des ordinateurs, des smartphones et des appareils connectés. L’évolution de la loi de Moore a permis une augmentation constante de leur performance et de leur compacité.
De nouvelles architectures, comme les FinFET et les nanowires, repoussent les limites de la miniaturisation. Ces innovations ouvrent la voie à des applications toujours plus performantes, notamment dans l’Internet des objets (IoT) et les wearables.
Capteurs et dispositifs de puissance
Les capteurs jouent un rôle crucial dans de nombreux domaines. Par exemple, les capteurs MEMS (Micro-Electro-Mechanical Systems) sont largement utilisés dans l’automobile pour mesurer des paramètres comme la pression ou l’accélération. Leur temps de réponse est inférieur à 1 ms, garantissant une réaction rapide.
Les dispositifs de puissance, comme les convertisseurs DC/AC, sont essentiels pour gérer l’énergie efficacement. Les convertisseurs à base de nitrure de gallium (GaN) atteignent une efficacité de 98%, réduisant ainsi la consommation énergétique.
L’intégration 3D des circuits et la gestion thermique des composants sont des défis majeurs pour l’industrie. Ces innovations permettent de répondre aux normes de sécurité électrique tout en améliorant les performances.
Pour en savoir plus sur les applications des semi-conducteurs, consultez notre article détaillé.
Les semi-conducteurs dans l’énergie solaire
La technologie photovoltaïque transforme la lumière en électricité de manière efficace. Les panneaux solaires et les cellules photovoltaïques sont au cœur de cette révolution énergétique. Ils exploitent les propriétés uniques des matériaux pour convertir l’énergie solaire en courant utilisable.

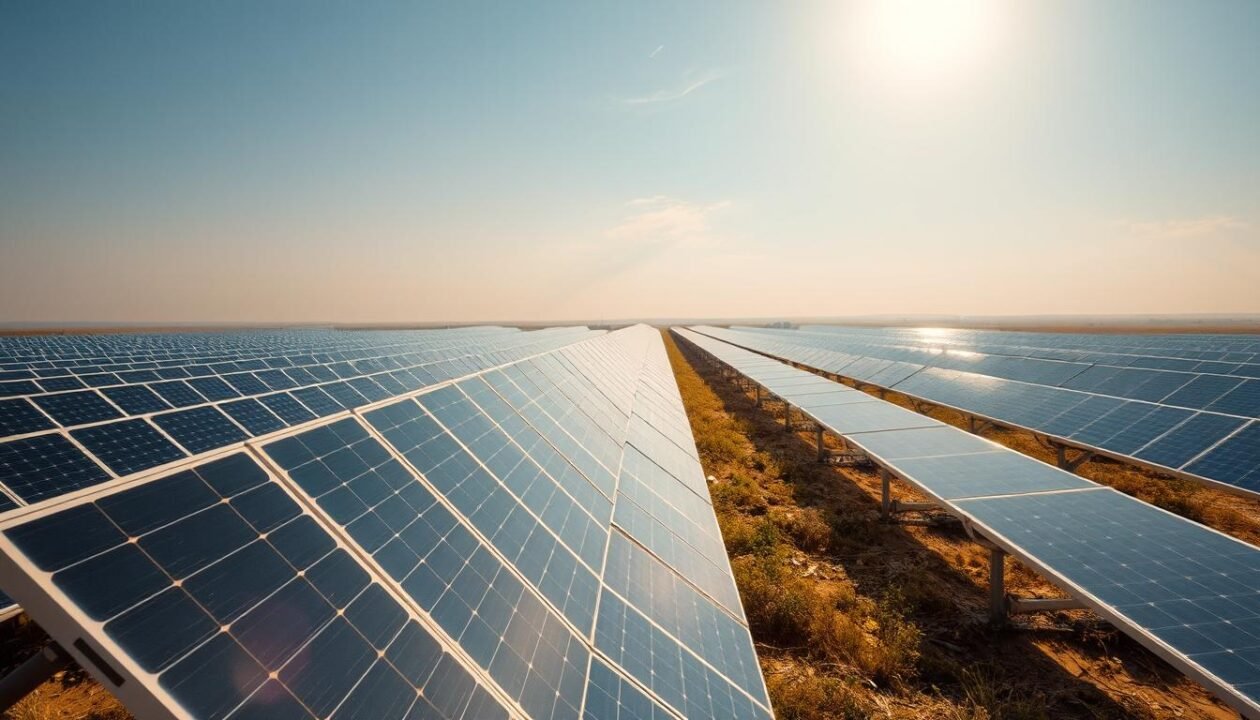

Cellules photovoltaïques et panneaux solaires
Les cellules photovoltaïques sont fabriquées à partir de matériaux comme le silicium monocristallin. Ce dernier offre un rendement commercial de 22%, ce qui en fait un choix privilégié. Le processus de fabrication des wafers garantit une qualité optimale pour maximiser l’absorption de la lumière.
Les panneaux solaires modernes intègrent des technologies de pointe comme les couches minces (CIGS). Ces innovations améliorent l’efficacité et réduisent les coûts. Les systèmes de tracking solaire permettent également d’optimiser la production d’énergie tout au long de la journée.
Conversion de l’énergie solaire en électricité
La conversion de l’énergie solaire repose sur l’absorption des photons par les matériaux. Cela libère des électrons, générant un courant électrique. Le facteur de remplissage, d’environ 0.85, est un indicateur clé de l’efficacité de ce processus.
Les avancées technologiques, comme les cellules tandem, repoussent les limites de rendement. L’intégration au réseau électrique et le stockage par batteries Li-ion complètent le cycle. Ces solutions permettent une gestion optimale de l’énergie produite.
| Paramètre | Valeur |
|---|---|
| Rendement commercial | 22% |
| Facteur de remplissage | 0.85 |
| Dégradation annuelle | 0.5% |
Pour en savoir plus sur les panneaux solaires, consultez notre lexique détaillé.
Les semi-conducteurs dans les systèmes informatiques
Les systèmes informatiques modernes reposent sur des technologies avancées pour optimiser leurs performances. Ces appareils intègrent des composants clés qui permettent une gestion efficace de l’énergie et une vitesse de traitement accrue. Les innovations dans ce domaine ont révolutionné la manière dont nous interagissons avec la technologie.
Mémoire des ordinateurs
La mémoire est un élément essentiel des systèmes informatiques. Les technologies comme la DDR5 offrent une vitesse de transfert de 6.4 Gb/s, tandis que la 3D NAND atteint jusqu’à 176 couches pour une capacité accrue. La latence DRAM, quant à elle, est réduite à 14 ns, améliorant ainsi les performances globales.
Voici quelques innovations clés dans ce domaine :
- Architecture mémoire hiérarchique pour une gestion optimisée des données.
- Technologie 3D XPoint d’Intel pour des vitesses de lecture/écriture exceptionnelles.
- Contrôleurs mémoire intégrés pour une réduction de la latence.
Rôle dans l’électronique numérique
Les systèmes informatiques jouent un rôle central dans l’électronique numérique. La gestion de l’énergie par CMOS permet une consommation réduite, tandis que les interfaces haute vitesse comme le PCIe 5.0 assurent des transferts rapides. La sécurisation des données hardware est également renforcée pour protéger les informations sensibles.
Les tendances actuelles incluent :
- Le calcul neuromorphique pour imiter le fonctionnement du cerveau humain.
- L’impact de l’IA sur les architectures, optimisant les performances.
- La fiabilité des composants militaires, testés par des procédures de vieillissement accéléré.
Ces avancées montrent à quel point les systèmes informatiques évoluent pour répondre aux besoins croissants de l’industrie. Leur rôle dans la transformation numérique est incontournable.
Les semi-conducteurs dans l’industrie
L’industrie moderne s’appuie sur des technologies de pointe pour répondre à des besoins spécifiques. Les composants électroniques jouent un rôle clé dans cette transformation, en particulier dans les dispositifs à haute fréquence et les diodes électroluminescentes. Ces technologies permettent d’améliorer l’efficacité et la performance des appareils utilisés dans divers secteurs.
Applications dans les dispositifs à haute fréquence
Les dispositifs à haute fréquence sont essentiels dans des domaines comme les télécommunications et l’automobile. Par exemple, les radars automobiles fonctionnant à 77 GHz utilisent des matériaux comme le nitrure de gallium (GaN), capable d’atteindre des fréquences jusqu’à 100 GHz. Ces technologies sont également intégrées dans les systèmes de communication 5G, offrant une vitesse et une fiabilité accrues.
Les capteurs de pression MEMS et les alimentations à découpage sont d’autres exemples d’applications industrielles. Ces appareils permettent un contrôle précis et une gestion efficace de l’énergie, répondant aux normes strictes de l’industrie.
Utilisation dans les diodes électroluminescentes (DEL)
Les diodes électroluminescentes (DEL) ont révolutionné l’éclairage moderne. Avec une efficacité de 200 lm/W, elles offrent une solution énergétique et durable. Les DEL UV-C sont utilisées pour la désinfection, tandis que les diodes laser industrielles permettent des découpes précises dans la fabrication.
Ces technologies sont également intégrées dans les systèmes de contrôle des moteurs électriques et les normes ATEX pour les environnements explosifs. Leur polyvalence en fait un élément clé de l’industrie 4.0.
| Application | Technologie | Performance |
|---|---|---|
| Radars automobiles | GaN | Jusqu’à 100 GHz |
| Éclairage DEL | LED | 200 lm/W |
| Désinfection UV-C | DEL UV-C | Efficacité élevée |
Pour en savoir plus sur les innovations dans l’industrie des semi-conducteurs, consultez notre article détaillé.
Conclusion
L’innovation dans le domaine des technologies repose sur des avancées majeures. Les semi-conducteurs jouent un rôle central dans cette évolution, notamment dans la transition vers les énergies renouvelables et l’Internet des objets. Cependant, des défis persistent, comme la miniaturisation extrême et les tensions géopolitiques autour des chaînes d’approvisionnement.
Les investissements en R&D et la formation des futurs ingénieurs sont essentiels pour surmonter ces obstacles. La collaboration interdisciplinaire et l’exploration de matériaux 2D ouvrent de nouvelles perspectives pour l’innovation. Ces efforts contribuent à une vision durable de l’industrie électronique, tout en soutenant la transition numérique.
Pour en savoir plus sur le rôle des semi-conducteurs, consultez notre article détaillé. L’avenir de cette industrie promet des avancées majeures, avec un impact significatif sur notre quotidien.
